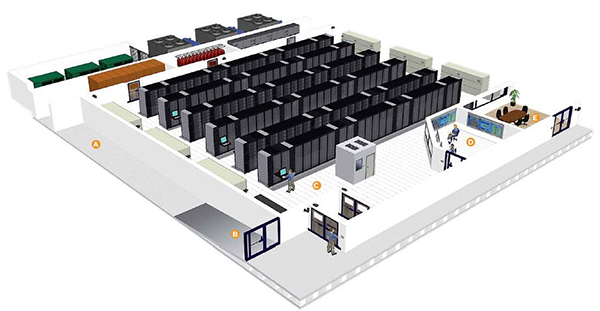

数据中心的综合布线拓扑基于TIA-568标准，并为适合数据中心这样更为集中的环境做了改进。通常，水平布线区域是作为两种主要线缆类型之间、水平与主干之间的分割点。综合布线包括了配线架、终端模块、快捷跳线、以及线缆。必须要强调的是，这些组件应看作一个整体的系统，所有的组件都为了提供最大的能力与性能而设计。

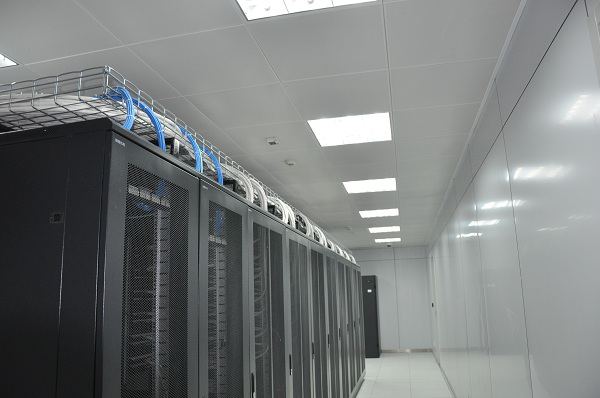

机房综合布线

（一）高可靠性原则

数据中心是服务器、网络设备和存储设备等核心设备互联中心，任何一条通道或端口的故障均可能造成整个系统的运行不正常甚至中断，因此数据中心布线系统的可靠性极其重要。除了一般采用的设备冗余、物理备份以外，布线系统本身必须由高质量、高可靠性的产品组成。

（二）高密度原则

(三)高安全性原则

（四）可实时化监控原则

（五）即插即用、快速部署安装原则

a、布线督导

            各种线缆的敷设是综合布线中最重要的步骤，因此为了保证布线过程中的线缆不受损坏和整个系统性能的可靠性与稳定，我公司的工程师将自始至终在现场与施工人员一起完成线缆敷设。敷设过程严格按照康普标准及相应的国际规范完成。从水平线缆、主干光缆到每个机柜的安装，高质量的工程安装能确保布线的质量，保证了系统的可靠性与耐用。

b、配线

              为保证综合布线系统各项指标均能达到设计指标，我公司工程师将负责对主、分配线架及光缆的配线和跳线进行安装。工程实施阶段和限期整个施工应分阶段实施，并于规定时间前完成施工的所有任务。

c、施工工艺要求
            布放电缆的规格程式应用应符合设计要求。布放路由应符合施工设计规定。
1)光、电缆布放时，每个拐弯处及过线盒处应设专人，按统一指挥牵引，牵引保持线缆呈松弛状态，严禁出现打小圈和死弯。
2)所有的线要有标识，线缆在布放路由上处于易受外界损伤的位置时，应采取保护措施。

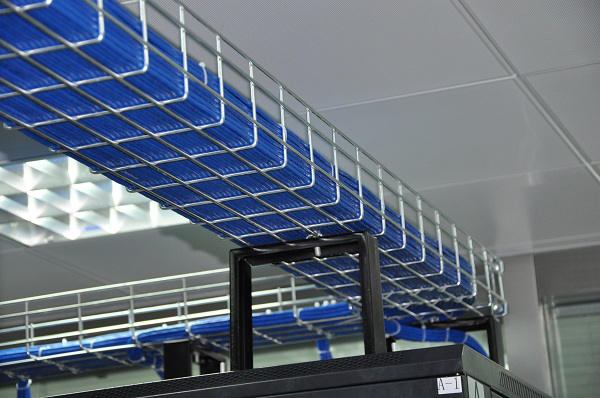

3)光缆在桥架出口和拐弯点应绑扎，上下走道和爬增的绑扎部分，应垫胶管，避免光缆受侧压，有特殊要求的预留的光缆应按设计要求预留。
4)网线接续的环境必须清洁，光缆各连接部分及工具、材料应保持清洁，确保接续质量和密封效果。
5)线缆捆绑要牢固，松弛适度、紧密、平直、端正。绑扎线扣要整齐一致线缆弯曲半径不应小于线缆直径20倍

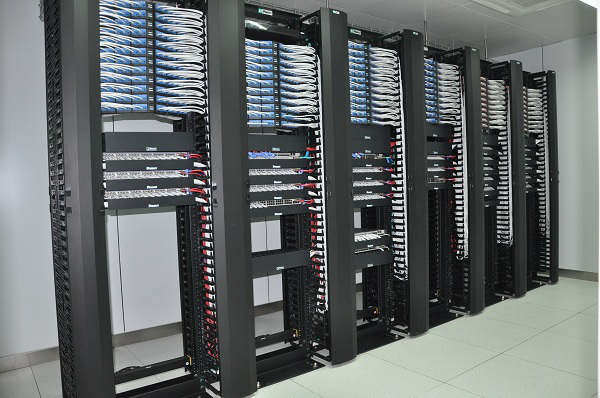

6)布放跳线应松紧适度，整齐平顺。布线的两端必须有明显标志，不得接错，插界部位应紧密牢靠，接触良好。接插端子不得折断和弯曲，线缆插接完应进行整线，外观应平直整齐。
