图解UPS不间断电源系统的运行原理

返回列表 来源:飞瑞 查看手机网址
扫一扫!图解UPS不间断电源系统的运行原理扫一扫!
浏览:- 发布日期:2016-09-19 16:25:45【

之前跟大家解答了UPS电源的构成和分类,今天为大家图解UPS不间断电源系统的几种运行原理。

首先,UPS不间断电源系统正常运行原理:供给负载负载的所有电力都经过整流/充电器和逆变器的双重转换(AC-DC-AC),双转换模式因此而得名。整流器/充电器对电池进行浮充电以保持电池处于满充状态。

UPS电源正常运行原理

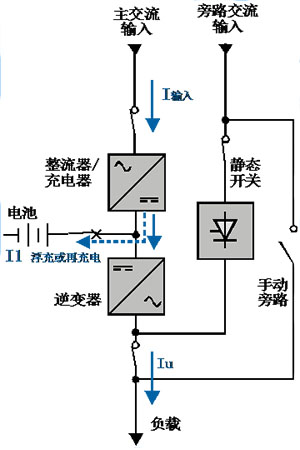

UPS电源正常运行原理图

当超限或市电停电时,UPS开启电池放电工作方式,即交流输入电压超出UPS允许的范围或市电中断时,逆变器和电池不间断地投入,继续为负载供电。UPS将持续运行直到电池放电时间终止,或在市电恢复正常时回到正常运行方式。

UPS电池放电运行原理

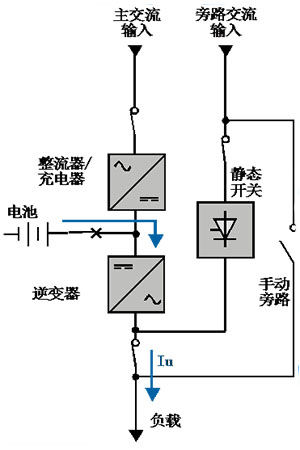

UPS电池放电运行原理图

于是接下来就有恢复充电运行方式,即为市电恢复正常(充电)工作方式,提供给负载的电力都经过整流/充电器和逆变器的双重转换,同时整流器/充电器开始给电池进行恢复性充电。

UPS恢复充电运行原理

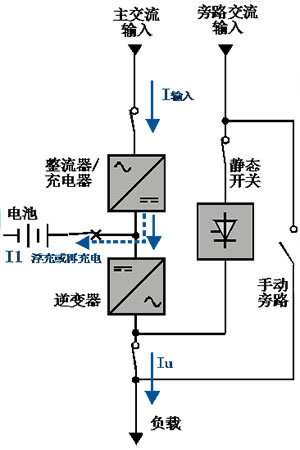

UPS电源恢复充电运行原理图

UPS电源内部故障或是负载电流瞬变电流尖峰(冲击电流或故障电流)或是人为停止逆变器时,逆变器停止时,负载可以无间断地切换到旁路交流输入(根据安装方式的不同由市电或后备电源供电),引起旁路运行。

UPS电源旁路运行原理

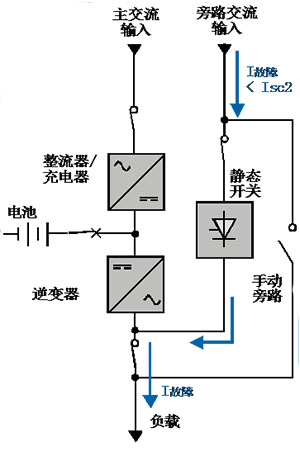

UPS电源旁路运行原理图

最后还有一种维修运行模式,即对UPS不间断电源进行维修时,通过手动的方式将负载无间断地切换到维修旁路,这样可以将UPS的内部进行隔离,在不中断负载的运行的情况下对UPS进行维护和维修。

UPS电源维修运行原理

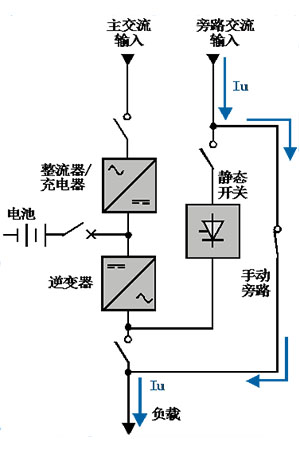

UPS电源维修运行原理图
