学校UPS电源供电方案

学校UPS电源解决方案2

需求分析：

学校信息中心的网络设施无疑是电源保护的重点关注区域。作为网络的"中央枢纽"，突然断电会致使网络通信中断，同时损坏交换机、服务器等硬件设备；电源质量不佳也会导致网络设备硬件的损坏或老化速度加快，数据传送误码率增加，增加网络传输负担。严重的电源质量问题同样会造成计算机设备死机。因此，信息中心往往需要在线式中大功率UPS电源保护交换机、路由器、服务器等信息设备。

基本配置方案：

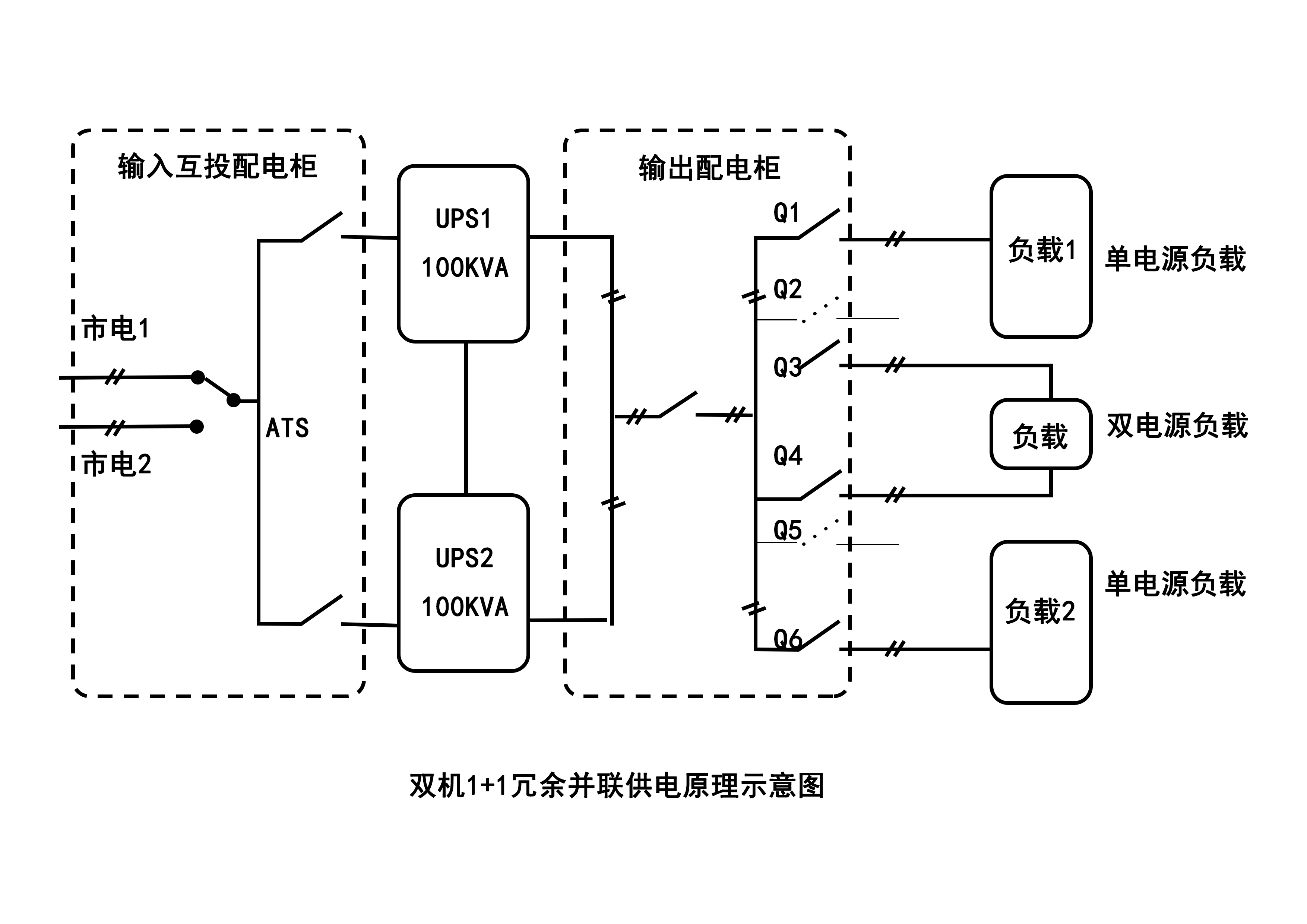

为了容易分析，在这里只用两台UPS作1+1冗余并机，如图1所示。后面的所有负载之和小于100kVA，两台UPS不间断电源的输出电压在输出配电柜内直接并机，然后再通过开关给负载供电。如果遇到双电源负载就可以分别从输出配电柜上各引一路到负载，同时满足双电源输入的条件。

学校ups冗余并联流程图

方案优点：

■可扩展性：可按需要随时扩展冗余并机系统，轻松实现N+1冗余并机方式运行；
■可靠性：任何一台UPS电源出现故障，该台UPS自动退出运行，剩余UPS电源自动承担全部负载，保障系统正常运行；
■可用性：其中一台UPS电源出现故障不影响系统运行，无需停机等待修复，有效提高平均无故障时间，最大限度的保护负载正常运行。

案例展示：

飞瑞学校UPS供电案例-公安消防部队士官学校

飞瑞学校UPS供电案例-上海理工大学
