UPS电源后备电池如何配置?
UPS电源后备电池如何配置?
UPS电源一直作为机房设备的重要电力保障措施,已经被许多的机房IT使用人员所接受,在防止电力中断的同时,还可以起到对电流的稳压、稳频、滤波等功能。如果是小功率的UPS,配置常规1-2小时左右的放电时间,大家可能已经有了习惯性的电池数量和容量的选择。但是如果是大功率的UPS,或者要求非常精准的放电时长要求,这个时候改如何计算呢?那 作为UPS电源行业的专业公司,总结了两种UPS电源后备电池的计算方式和大家一起分享,具体如下:
一、恒电流模式计算:
根据能量守恒原理,按如下公式计算:
C=(PL×T)/(Vbat×η×K)
其中:C--蓄电池容量,(Ah)PL--UPS输出功率(W);T--电池后备时间(h);
Vbat--电池组电压(Vdc)η--UPS电池逆变效率(0.90-0.95,根据机型选取)。
K--电池放电效率(系数)。

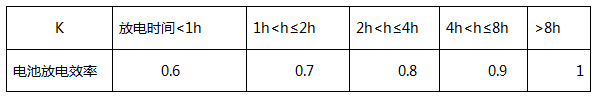

K的选取按照下表:
根据计算结果,确定电池的Ah数,分别根据不同品牌电池选取合适的配置。
例如:艾默生新一代机架式高性能小容量UPS-ITA系列6KVA,电池组电压192Vdc(16节12V的电源串联),UPS电池逆变效率0.94,按满载4.8KW,后备2小时计算
C=4800*2/(192*0.94*0.7)=76Ah(估算值)选取12V85Ah的电池16节即可,例如C&D 12-76 LBT。
二、恒功率计算公式:
W = PL÷(N*6*η)(watts/cell)
其中,PL为UPS额定输出的有功功率(KW);N为12V的电池数量;Vf为电池组额定电压,η为逆变器效率。
即先计算出单体电池所需功率,再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。
终止放电电压按照1.75V/cell确定。通常电池厂家给出的功率表为单体2V/Cell的功率,定义为watts/cell。部分厂家给出的功率表为watts/block,则需要再乘6这个系数。
例如:艾默生新一代机架式高性能小容量UPS-ITA系列20KVA,电池节数32节(30-40节偶数节可调),UPS电池逆变效率0.95,按满载20kVA*0.9=18KW,后备2小时计算.
W/cell = PL/(N×6×η)=18000/(32*6*0.95)=98.68 watts/cell
C&D的MPS系列12-76的放电功率表如图:2小时放电功率在1.75Vdc时为51.5w/cell,选取98.68/51.5=1.92组,取2组32节12V76Ah的C&D MPS系列电池,共64节。
以上是 所总结的UPS不间断电源后备电池配置的2种方法,希望对您的UPS电源后备电池选型有所帮助。如果仍有配置方面的疑问,欢迎随时 。
长期合作的UPS电源品牌包括维谛、施耐德、台达、科士达、英威腾、宝星等国际国内一线知名品牌厂家,在长期的项目合作和实施中,我公司也积累了一批有项目设计、项目交付、售后维护的专业人员,如果您有机房UPS电源方面的需求,敬请联系 ,联系电话:400-110-3938.
