图解UPS不间断电源系统的运行原理

之前跟大家解答了UPS电源的构成和分类，今天为大家图解UPS不间断电源系统的几种运行原理。

首先，UPS不间断电源系统正常运行原理：供给负载负载的所有电力都经过整流/充电器和逆变器的双重转换（AC-DC-AC），双转换模式因此而得名。整流器/充电器对电池进行浮充电以保持电池处于满充状态。

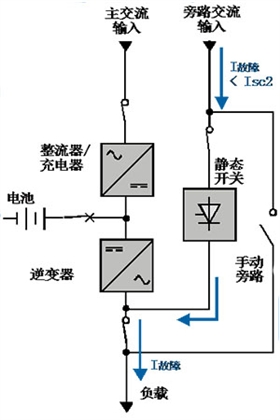

UPS电源正常运行原理图

当超限或市电停电时，UPS开启电池放电工作方式，即交流输入电压超出UPS允许的范围或市电中断时，逆变器和电池不间断地投入，继续为负载供电。UPS将持续运行直到电池放电时间终止，或在市电恢复正常时回到正常运行方式。

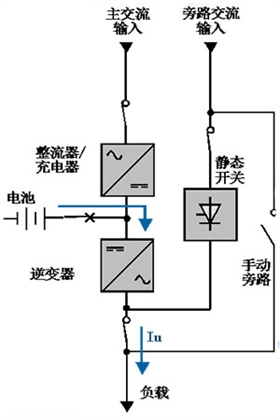

UPS电池放电运行原理图

于是接下来就有恢复充电运行方式，即为市电恢复正常(充电)工作方式，提供给负载的电力都经过整流/充电器和逆变器的双重转换，同时整流器/充电器开始给电池进行恢复性充电。

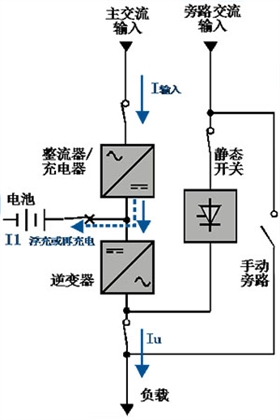

UPS电源恢复充电运行原理图

当UPS电源内部故障或是负载电流瞬变电流尖峰(冲击电流或故障电流)或是人为停止逆变器时，逆变器停止时，负载可以无间断地切换到旁路交流输入(根据安装方式的不同由市电或后备电源供电)，引起旁路运行。

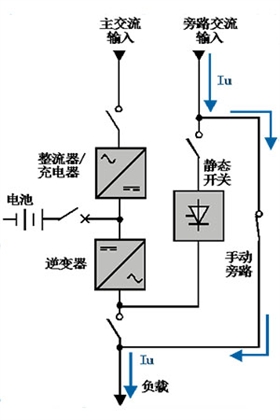

UPS电源旁路运行原理图

最后还有一种维修运行模式，即对UPS不间断电源进行维修时，通过手动的方式将负载无间断地切换到维修旁路，这样可以将UPS的内部进行隔离，在不中断负载的运行的情况下对UPS进行维护和维修。

UPS电源维修运行原理图
