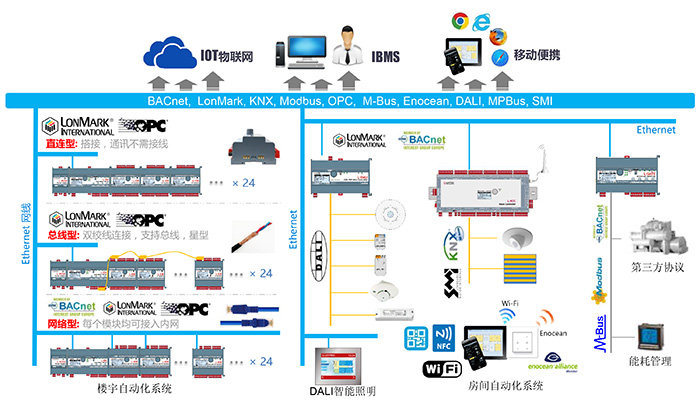

台达楼宇自控网络架构

通用网关功能强大，可同时集成CEA-709、BACnet、KNX、Modbus 与 M-Bus 子系统的连线功能。也支持EnOcean、L-WLAN 无线网络接口。CEA-709/IP-852 路由器可用于 TP/FT-10 或 TP/XF-1250 通道与以太网络/IP (IP 852) 通道间转送封包。BACnet/IP 路由器，可连接 BACnet MS/TP 通道与 BACnet/IP 网络。

订购热线：400-110-3938

台达楼宇自控网络架构支持网络基础架构，包含网关, 路由器与各式接口。

通用网关功能强大，可同时集成CEA-709、BACnet、KNX、Modbus 与 M-Bus 子系统的连线功能。也支持EnOcean、L-WLAN 无线网络接口。

CEA-709/IP-852 路由器可用于 TP/FT-10 或 TP/XF-1250 通道与以太网络/IP (IP 852) 通道间转送封包。BACnet/IP 路由器，可连接 BACnet MS/TP 通道与 BACnet/IP 网络。

同时，也支持各式接口，包含： KNX, M-BUS, SMI 与EnOcean, WLAN 无线接口

台达LOYTEC产品全系列产品介绍-200

产品系列

网关

LGATE-952: 通用网关
L GATE闸道器LGATE 952，是功能强大的泛用闸道器。可以放置用户特有的图形页面供LWEB 802/803使用。

LGATE-902: 通用网关
LGATE 902属于功能强大的网关并且可以在装置上布署用户自订的图形页面。网关可以同时连接CEA 709(LonMark系统), BACnet, KNX, Modbus与M Bus。

L-Proxy 多接口网关 (CEA-709)
L-Proxy多接口网关，在LonMark系统的不同域范围(Domain boundaries)间传送资料封包。

路由器, 网卡

L-IP 路由器 (CEA-709)
L-IP路由器ECTC系列(LIP-3ECTB, LIP-33ECTB后继机种)与LIP-3333ECTB使用双绞线(TP/FT 10或TP/XF 1250)通道及以太网络/IP通道(IP 852)连结LonMark系统

L-IP 路由器 (BACnet)
LIP-ME201C(LIP-ME201的后继型号)、LIP-ME202C与LIP-ME204C(LIP-ME204的后继型号) BACnet/IP路由器，连接BACnet MS/TP通道与BACnet/IP网络，BACnet路由器符合ASHRAE135-2008与ISO16484-5标准，并且可以设置成为BACnetBroadcast Management Device (BBMD)设备。

L-IP 备份路由器
L-IP备份路由器，连接LonMark系统的双绞线通道(TP/FT-10或TP/XF-1250)与以太网络/IP-852通道，并支持建立备份网络的基础建设。

L-Switch CEA-709 路由器
The L-SwitchXP 是使用于LonMark 系统中，可处理多个双绞线通道(TP/FT-10或TP/XF-1250 通道)间互相沟通的解决方案。

NIC 网络接口
NIC是最广泛使用于CEA-709与IP-852(以太网络/IP)通道的网络接口。

LPA
通讯协议分析器(LPA)，适用于LonMark系统，可撷取所有CEA 709或IP 852网络封包，并于PC显示器上呈现所有抓取到的数据。

台达BMCS系统架构-700

接口

M-BUS Level 转换器
L-MBUS level 转换器用于将M Bus网络与L INX自动化服务器连接。最多20或80个M Bus设备可以连接于L-MBUS20与L-MBUS80。

L-ENO EnOcean 接口
L ENO EnOcean介面能将自体供电的感测器与微能(micro-energy)装置无缝地使用于L-INX自动化服务器、LIOB-AIR控制器、L-DALI控制器、L-ROC居室控制器与L-GATE泛用闸道器的楼宇自动化系统整合。L ENO介面只需连接到USB连接埠。L ENO可使用USB连接埠电源运作。

L SMI 标准马达接口
SMI 乃是标准马达接口（Standard Motor Interface)之缩写。 SMI 是一个总线协议，用于控制 SMI 遮阳帘马达。最多可以有 16 个马达连接到一个总线之上。L SMI 接口可连接一个L INX、L ROC 或 L DALI 控制器至SMI总线。SMI 接口则有两种型号可供选用。

KNX TP1 接口
具备KNX接口的LKNX 300，可以让L INX自动化服务器、L ROC房间控制器、L GATE通用网关与连接于KNX TP1 Bus的KNX设备通讯。LKNX 300 接口需要连接于L INX/L ROC/L GATE的EXT接口。

L-WLAN LAN 无线接口
L WLAN介面可扩充LOYTEC装置的无线网路连线。LWLAN 800无线介面可与L INX自动化服务器、L ROC居室控制器、 L-DALI控制器、 L GATE泛用闸道器、L-IP路由器ECTC系列、NIC709-IP3E100C远端网路介面与大多数的L VIS控制面板。L WLAN介面只需要USB连接埠，并透过USB供电及自动侦测装置。
